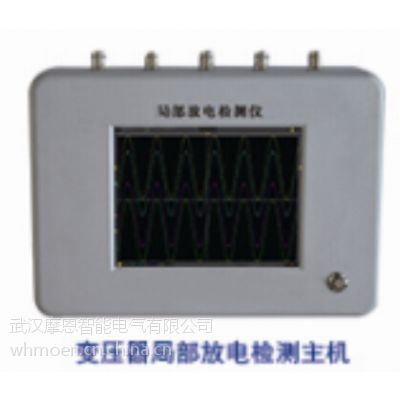

一、产品概述
该变压器局部放电检测装置及传感器是我公司技术人员根据多年局部放电检测经验研发生产，软件采用***的信号处理技术，涵盖了多种数据统计方式和图形显示模式，自带高能量锂电池，可灵活便捷的实现对变压器局部放电信号和超声信号的检测，能够对变压器的局部放电进行全方位的检测。
局部放电检测装罝在变压器运行过程中检测其内部局部放电的变化情况，通过检查该设备的局部放电情况从而分析变压器当前的绝缘状态。
采用高频电流互感器（脉冲电流法）、超声波传感器（超声波法），实现现场对变压器的局部放电带电巡回检测。
采用高频电流互感器通过中性点接地回路或铁心接地回路以及油箱接地回路，采集变压器产生的放电信号。通过多种抗干扰手段抑制各种外部噪声干扰，改善了信噪比，有效提高了检测准确度。
二、使用条件
海拔高度 ≤3000m
环境温度 -20~60°C
相对湿度 ≤95%

三、主机性能指标
通道数： 4个独立测量通道（可扩展） 1个外部触发输入通
采样率：200MSa/s
采样精度：12bit
主机显示屏尺寸：6.5寸
操作方式：鼠标、键盘、触摸屏
主机接口：2个USB口，1个网口，1个VGA接口
同步频率范围：30Hz~1MHz
电源模式：内置锂电池或外置交流电源（AC220V 50Hz )
测量内容：放电幅值(Q) ，放电相位（?），放电密度（N）
数据化处理采样周期：≤1μs
局放信号统计分析内容：
1 、二维（Q—T; N—T; ,?—Q;,?—N )图谱
   2、三维（?—Q—T, ,?-N—T )图谱
   3、辐值一时间关系，幅值一相位关系，放电次数一相位关系
充电电源：AC220V;频率50Hz
系统设计使用寿命：超过10年

四、传感器参数
                灵敏度   测量频带   中心频率 量程范围
高频电流互感器  10pC   20kHz-30MHz   --    10pC-100nC
超声波传感器    -60dB     --        40kHz -60dB-0 dB
